TZH-120 Kartoniermaschine Hotmelt 50-120 Stk/min Automatisch SPS

Verpackungstechnik & Kartonierung

HTZH-120 – Automatische Hotmelt-Kartoniermaschine – 50–120 Stück/min

Continuous Motion Cartoning Machine – NUO KE Hotmelt – Mitsubishi SPS – Weinview HMI – Edelstahl

• Gebraucht | Komplettsystem | Edelstahl-Ausführung | Verkauf frei verladen: LIEFERUMFANG
• Edelstahl-Maschinenkörper mit Kettenförderer, Falt- & Klebestationen, pneumatischen Zylindern – 3100×1100×1550 mm, ca. 1.400 kg: 1 1× HTZH-120 Kartoniermaschine (Hauptlinie)
• Hotmelt-Klebstoffauftragsystem – AC 220V – 165–180°C – mit Druckmanometer, 2× Heizsschlauchanschluss (H-N1, H-N2): 2 1× NUO KE NK 5-2 Heißleimanlage

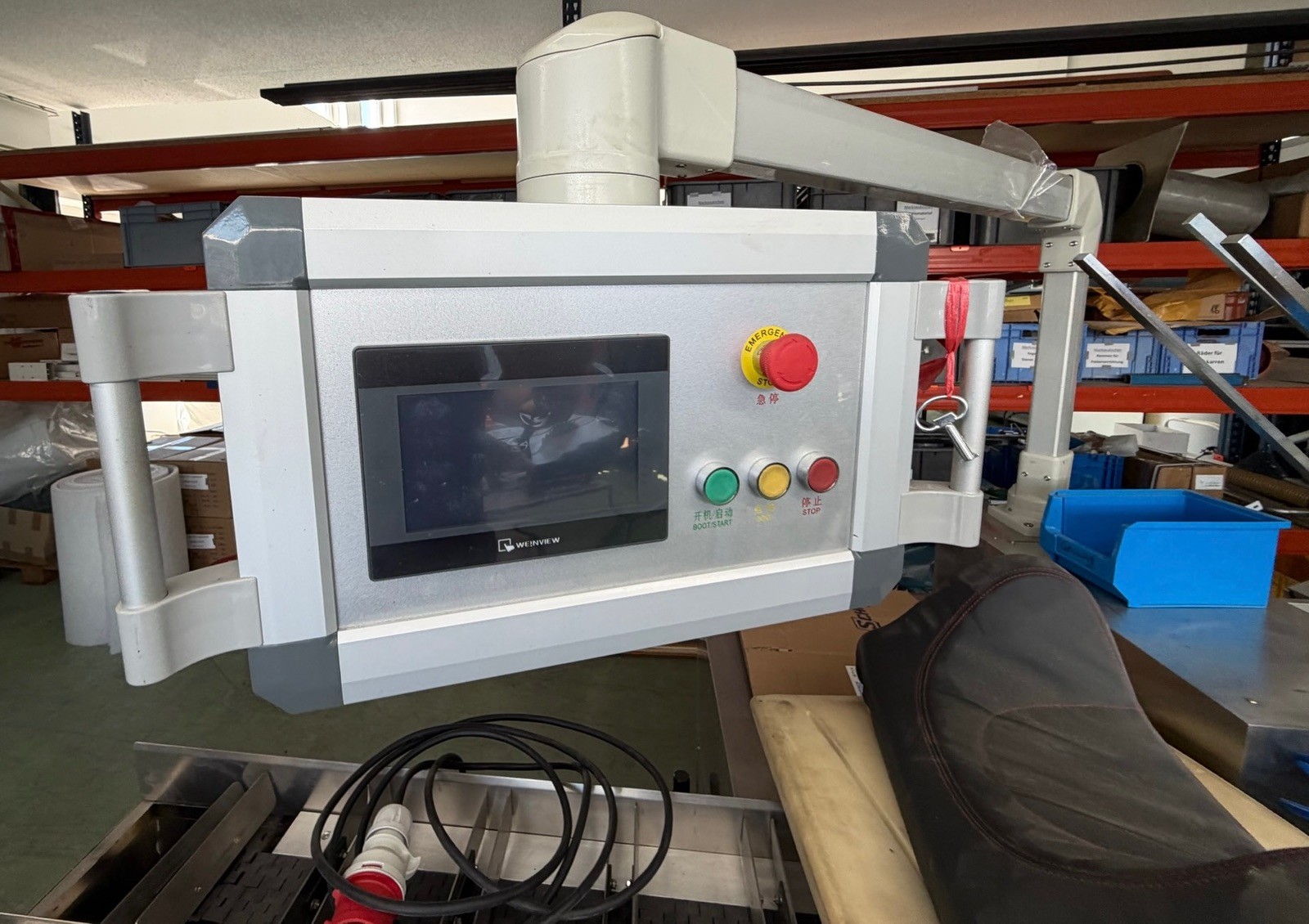

• HMI mit Schwenkarm – Boot/Start, Run, Stop & Emergency Stop: 3 1× Weinview Touchscreen-Bedienpanel
• Mitsubishi FX3SA-30MT SPS, Mitsubishi D700 Frequenzumrichter, Schneider Electric Schütze & Sicherungsautomaten: 4 1× Schaltschrank komplett
• KENNWERTE AUF EINEN BLICK: HTZH-120
• Modell: 50–120
• Stück / Minute: 1,5 kW
• Leistung: 1.400 kg
• Gewicht: TECHNISCHE DATEN – HTZH-120
• Modell: HTZH-120
• Maschinentyp: Automatic Hot Melt Glue Cartoning Machine
• Geschwindigkeit: 50–120 Stück / Minute
• Kartongröße (L): 70–180 mm
• Kartongröße (B): 35–85 mm
• Kartongröße (H): 14–50 mm
• Kartonqualität: 250–350 g/m²
• Leistung: 1,5 kW
• Spannung: 220V / 50 Hz
• Druckluft: ≥ 0,6 MPa
• Abmessungen: 3100 × 1100 × 1550 mm (L×B×H)
• Gewicht: ca. 1.400 kg
• Bauweise: Komplett Edelstahl

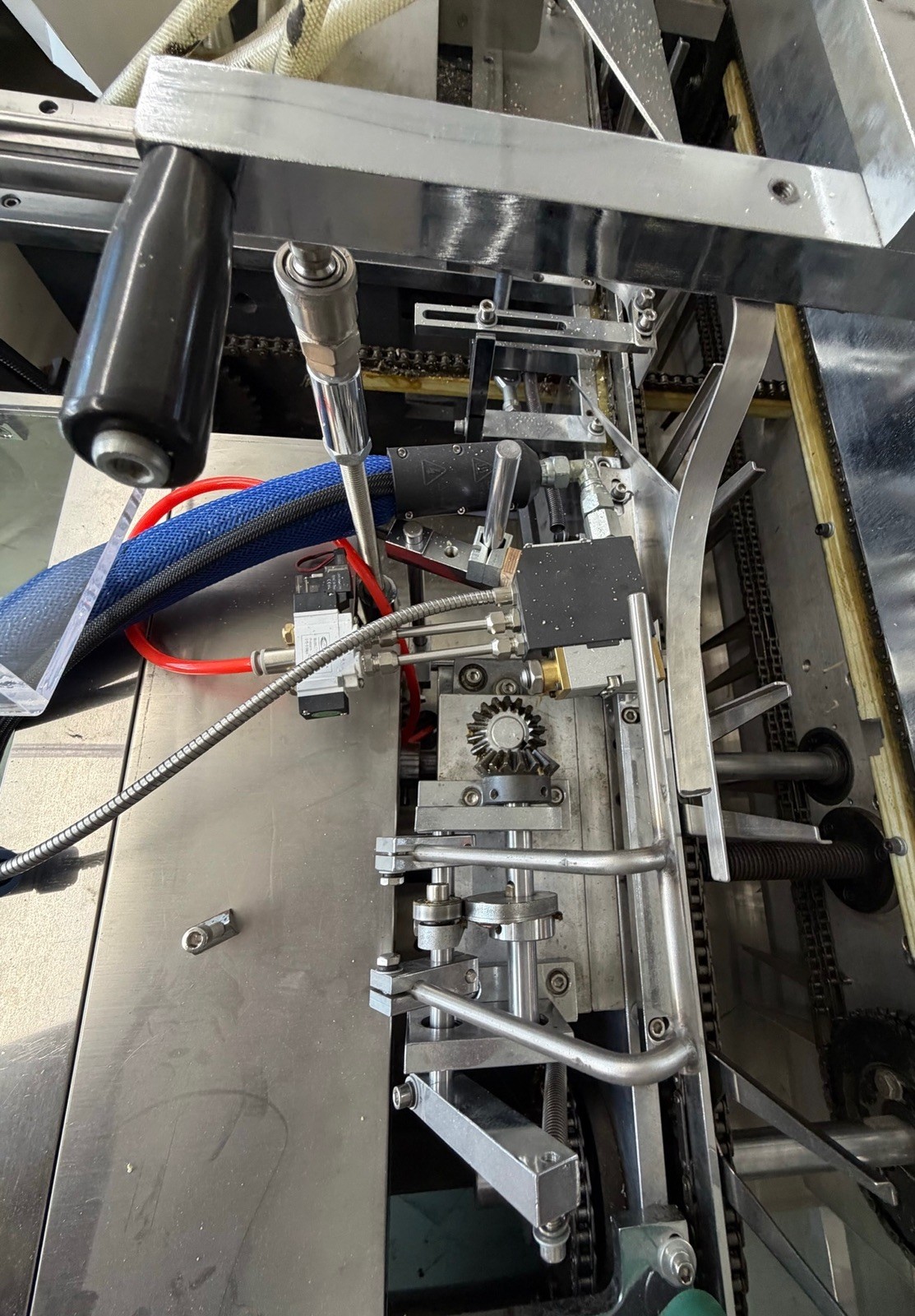

• Antrieb: Continuous Motion – Kettenförderer mit Kegelradgetriebe
  SPS
  Mitsubishi FX3SA-30MT (SN: 2001102X0121)
• Frequenzumrichter: Mitsubishi D700 (FR-D720)
• HMI / Touchscreen: Weinview (Schwenkarm-Montage)
• Schütze / Schutz: Schneider Electric EasyPact TVS
• Pneumatik: AirTAC Pneumatikzylinder

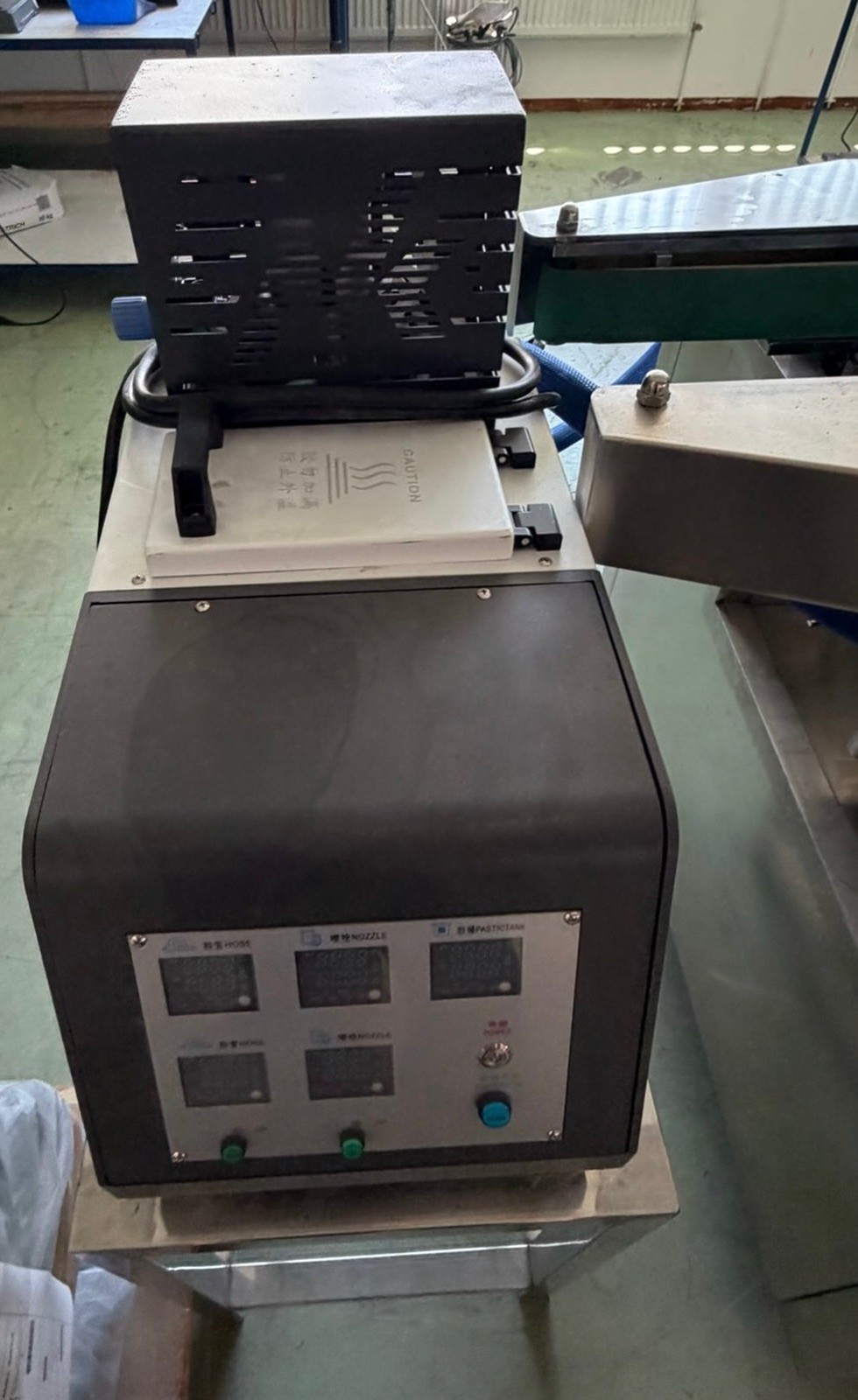

  TECHNISCHE DATEN – HOTMELT-SYSTEM NUO KE NK 5-2
• Hersteller: NUO KE (诺克)
• Modell: NK 5-2
• Spannung: AC 220V (einphasig)
• Betriebstemperatur: 165–180°C (werkseitig eingestellt)
• Aufheizzeit: ca. 30 Minuten
• Temperaturregelung: 5× Digital-Anzeige (Hose, Nozzle, Tank)
• Druckluft: Pneumatische Klebstoffförderung mit Manometer
• Heizschläuche: 2× Anschluss (H-N1 / H-N2)
  EIGENSCHAFTEN
• 50–120 Kartons pro Minute
• Komplett Edelstahl-Konstruktion
• Integriertes Hotmelt-Klebsystem
• Mitsubishi SPS-Steuerung
• Weinview Touchscreen mit Schwenkarm
• Not-Aus & Sicherheitsabdeckungen
• Kettengetriebener Förderer
• Pneumatische Faltmechanik
  EINSATZBEREICHE
• Pharma- & Kosmetikindustrie
• Lebensmittelverpackung
• Medizinprodukte & Masken
• Konsumgüterverpackung
• Elektronik & Kleinteile
• Blister- & Faltschachtelverpackung
• ARTIKELBESCHREIBUNG: Zum Verkauf steht eine HTZH-120 Automatic Hot Melt Glue Cartoning Machine in kompletter Edelstahl-Ausführung. Die Maschine arbeitet im Continuous-Motion-Verfahren mit einer Geschwindigkeit von 50–120 Kartons pro Minute und eignet sich für Kartongrößen von 70–180 mm (L) × 35–85 mm (B) × 14–50 mm (H).
  Die HTZH-120 faltet, öffnet, befüllt und verschließt Faltschachteln vollautomatisch mittels Hotmelt-Verklebung. Sie ist geeignet für das Verpacken von ALU-PVC-Blistern, Flaschen, Tuben, Beuteln, Pillow Packs und ähnlichen Produkten. Die Maschine verfügt über fotoelektrische Überwachung, automatische Fehlererkennung und automatischen Ausschuss fehlerhafter Teile.
  Das Komplettsystem umfasst das integrierte NUO KE NK 5-2 Hotmelt-System, den Schaltschrank mit Mitsubishi FX3SA-30MT SPS und D700 Frequenzumrichter sowie ein Weinview Touchscreen-Panel auf Schwenkarm. Abmessungen: 3100 × 1100 × 1550 mm, Gewicht ca. 1.400 kg. Standort: 08258 Markneukirchen. Die Fotos zeigen den aktuellen Zustand.
  ⚠️ Transport: Der Verkauf erfolgt frei verladen. Versand nach vorheriger Absprache möglich. Standort der Maschine: 08258 Markneukirchen.
  ⚠️ Anschluss: Hotmelt-System benötigt AC 220V einphasig. Maschinensteuerung ist auf 110V/220V umschaltbar.
  ℹ️ Besichtigung: Besichtigung und Test vor Ort nach vorheriger Absprache möglich.
  ℹ️ Gewerblicher Verkauf durch GambTec. Rechnung mit ausgewiesener MwSt. wird erstellt. Besichtigung vor Ort nach Absprache möglich. Fragen vor dem Kauf gerne per eBay-Nachricht. Versand oder Abholung nach Absprache. Alle Markennamen sind Eigentum der Rechteinhaber und dienen nur zur Produktbeschreibung.
